Bildverstärkte Kameras

Für Skalarfeldmessungen in Gasströmungen werden zumeist bildverstärkte Kameras verwendet. Bildverstärker (Intensifier) verstärken schwache Lichtsignale, detektieren UV-Licht und erlauben sehr kurze Belichtungszeiten von wenigen Nanosekunden. Bildverstärker werden in drei Bautypen angeboten:

• modulare, linsengekoppelte Bildverstärkervorsätze (IROs)
• linsengekoppelte intensivierte sCMOS Kameras
• fibergekoppelte intensivierte CCD Kameras

LaVisions IRO X Bildverstärkermodule erlauben die Nachrüstung aller LaVisions Kamerasysteme zu einer bildverstärkten Kamera, soweit es die Anwendung erfordert. Mit vorgeschaltetem Bildverstärker erzielt die Kamera die notwendige hohe (UV-) Empfindlichkeit für z. B. das LIF Imaging in Gasen, ohne Verstärker hingegen kann die maximale Sensorauflösung z. B. für PIV Messungen genutzt werden. Alle Kameraparameter werden über die IRO X Steuereinheit mit Hilfe der DaVis Software eingestellt.

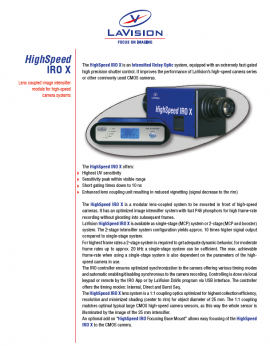

Für Hochgeschwindigkeitsaufnahmen mit maximaler Empfindlichkeit wird das High-Speed IRO X Bildverstärkermodul (HS-IRO X) vor eine CMOS Kamera montiert. Die Linsenkopplung zwischen Bildverstärker und Kamera ermöglicht diese einfache modulare Aufrüstung des Kamerasystems. Der HS-IRO X Bildverstärker zeichnet sich durch eine mehrstufige Verstärkerkette aus, die ein gleichbleibende Signalverstärkung auch bei sehr hohen Bildraten sicherstellt.

LaVisions intensivierte NanoStar Kameramodelle koppeln einen hochauflösenden 25 mm Bildverstärker mit einem 4 Mpixel 16 bit sCMOS Sensor, wobei ein lichtstarkes Tandemobjektiv zum Einsatz kommt. Mit Camera Link HS Übertragungstechnologie wird eine maximale Bildrate von 104 Bilder/sec bei 4k Sensorauflösung erreicht, mit fiberoptischer Datenübertragung auch über beliebige Distanzen.

Princeton Instruments PI-MAX4^® ICCD Kameras verbinden einen 1024 x 1024 Interline-CCD Sensor mit unterschiedlichen Bildverstärkern, die einen nutzbaren Spektralbereich vom UV bis IR abdecken. Die lichtstarke fiberoptische Kopplung wird ohne Bildverzerrung realisiert. Ein schneller Datentransfer über bis zu 50 Metern wird mit einer GigE Datenschnittstelle erreicht.
